Закалка втулок токами высокой частоты

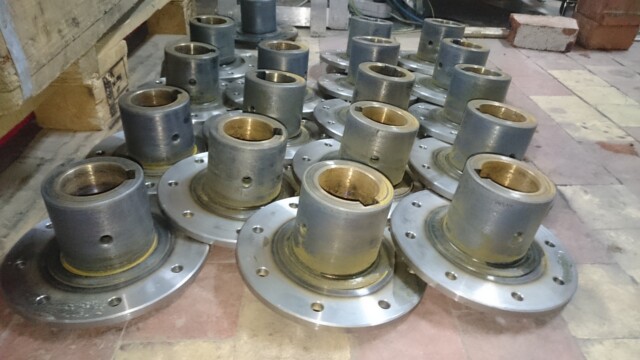

Закалка рабочих поверхностей втулок производится с целью снизить их истирание. После такой термообработки втулки служат значительно дольше.

Существует объемная закалка втулок. Обычно до твердости 50 HRC. К недостаткам объемной закалки можно отнести повышенную хрупкость и не всегда достаточную твердость поверхности.

При закалке токами высокой частоты (ТВЧ) закаливается только поверхность, обычно, до глубины 5мм. Это может быть, как внутренняя поверхность, так и наружная. При закалке тонкостенных втулок с наружной и внутренней сторон требуется подстуживания поверхности для предотвращения отпуска уже закаленной поверхности.

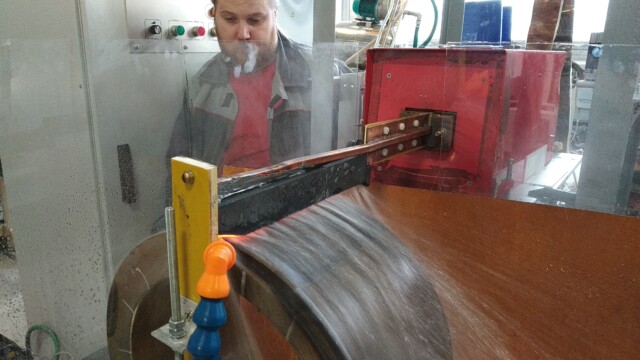

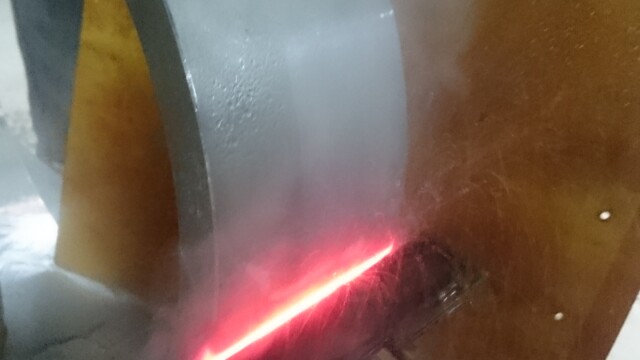

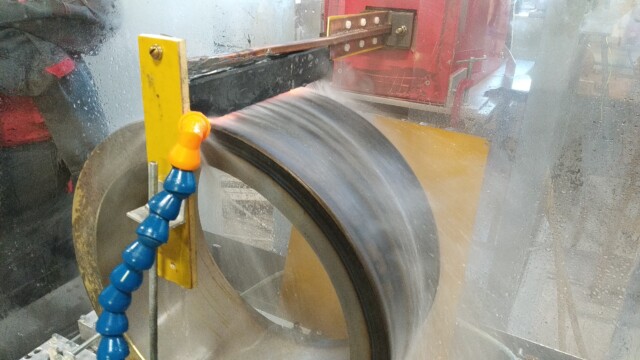

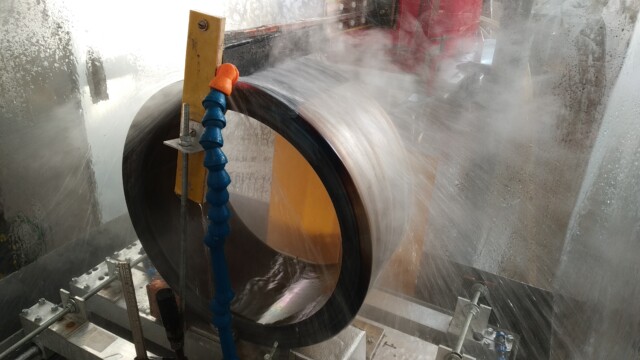

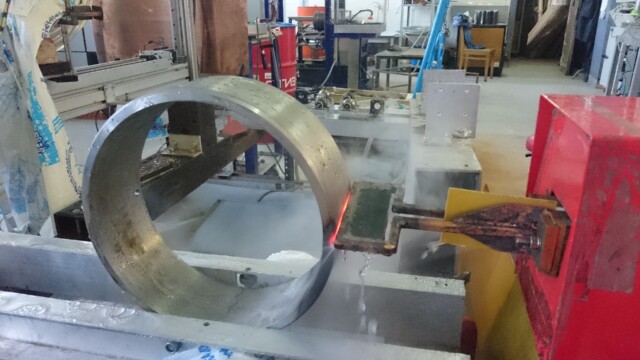

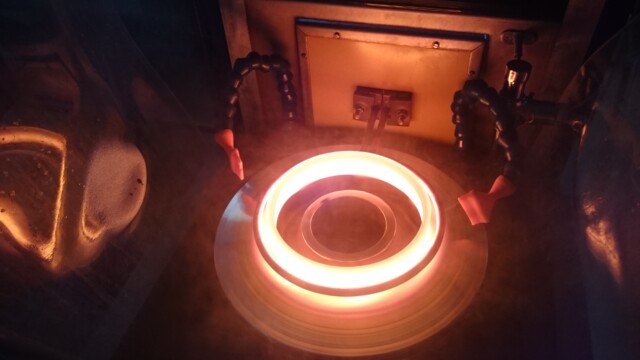

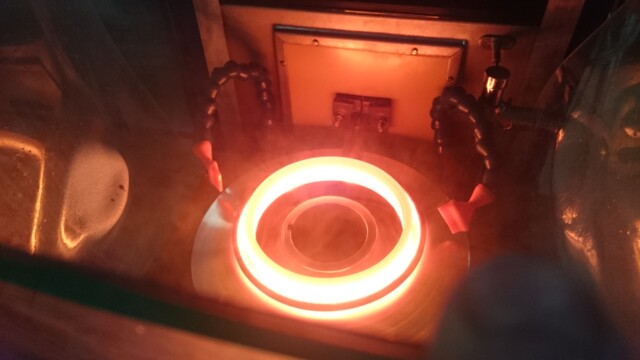

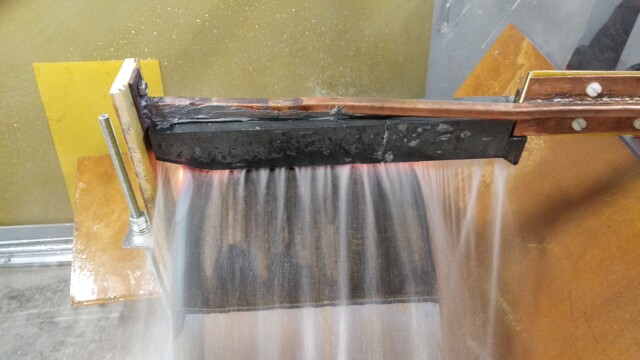

Для закалки втулки с применением ТВЧ используется либо охватывающий (фото 1-2), либо плоский (фото 3-9) индуктор.

Для закалки внутренней поверхности может использоваться круглой индуктор с магнитопроводом.

После закалки плоским индуктором на поверхности обычно остаётся узкая полоса с низкой твёрдостью в месте начала (конца) закалки. Но зато такой индуктор оказывается гораздо удобнее при работе со втулками большого диаметра и сложной формы.
